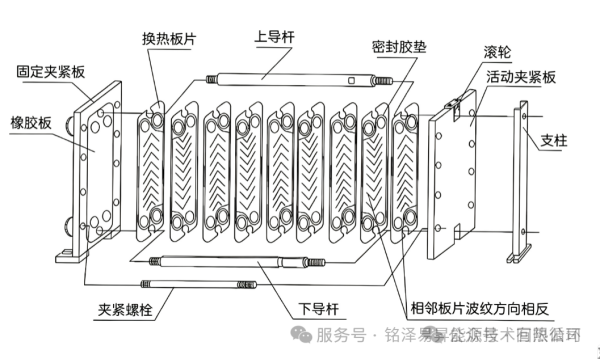

板式换热器的选型计算
2026-08-11 来自: 陕西铭泽易昇能源技术有限公司
热循环
1、选型计算已知条件
✦冷、热介质品种，粘度，密度，比热容，导热系数；
✦总热负荷；
✦冷、热介质进出口温度；
✦冷、热介质要求的阻力损失；
✦板式换热器单通道截面积、当量直径、Nu准则式、

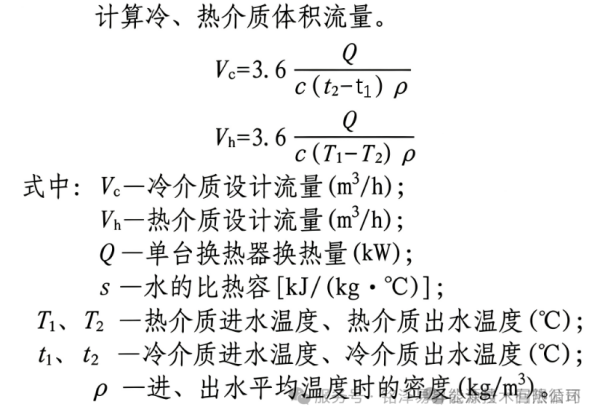

2、基本计算

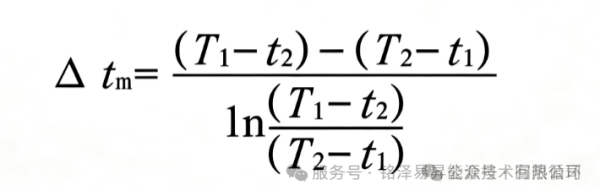

计算对数平均温差

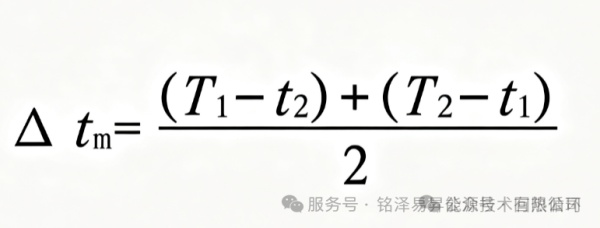

当（T1-t2）/(T2-t1)≤2时，可近似按算数平均温差计算，误差不到4%，如下式：
3、初步选型
✦设定冷、热介质板内流速。板内平均流速宜取 0.2～0.8m/s。
✦估算总传热系数。传热系数可根据经验参数估算，也可根据冷热介质的板间流速查产品资料提供的流速 - 总传热系数曲线。

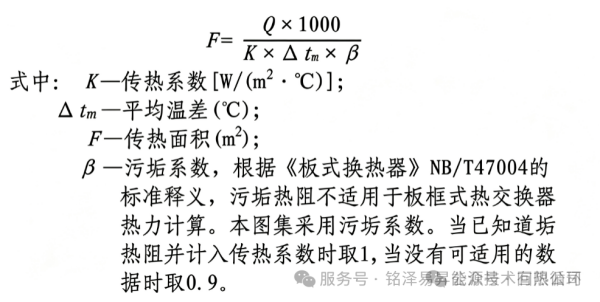

计算传热面积

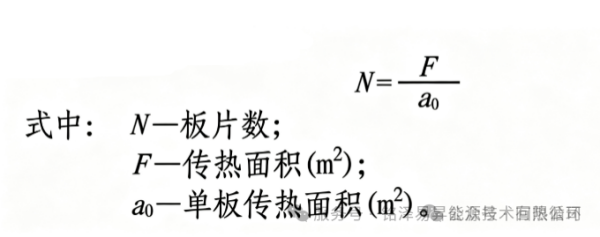

计算版板片数

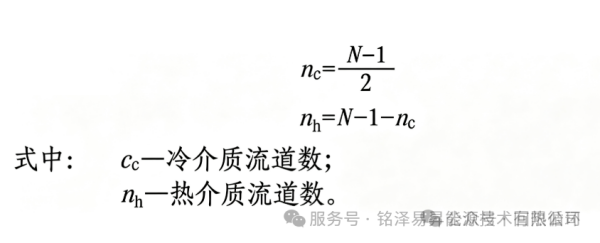

计算冷热流体的流道数
流程指板式换热器内一种介质同一 流动方向的一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。一般对称型流道的板式换热器，两流体的体积流量大致相当时，应尽可能等程布置；若两侧流量相差悬殊时，则流量小的一侧可按多程布置。冷、热介质均为单程布置时：
4、校核计算

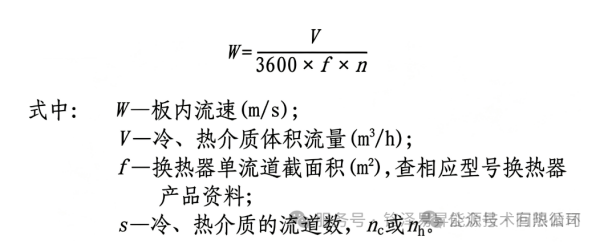

计算实际板内流速：

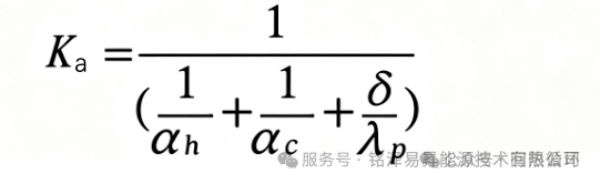

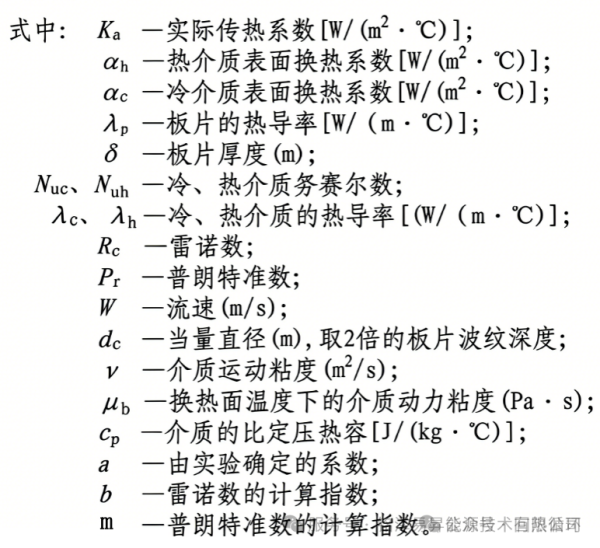

计算实际传热系数：

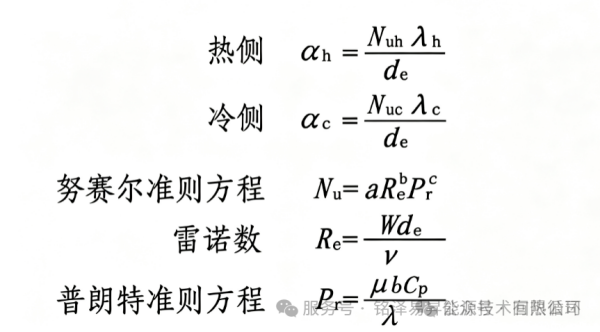

因比较准确的污垢热阻不易获得，Ka计算时可不考虑污垢热阻影响，而采用污垢系数的方法处理，即计算传热面积时考虑 10% 裕度。根据《动力管道设计手册》(2006 年版)，一般水 - 水板式换热器表面传热系数计算式如下：
系数a和指数b,m均根据各生产厂商不同型号板式换热器通过实验确定。

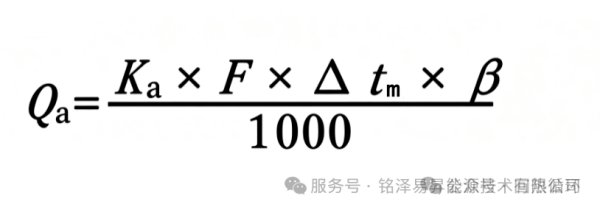

计算实际换热量Qa
5、阻力计算

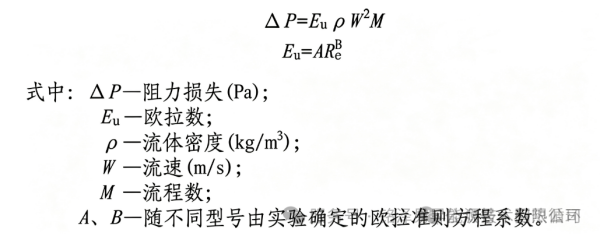

根据《板式换热器工程设计手册》(1994 年版)，一般水 - 水板式换热器阻力损失计算式如下：
以上内容来源国家建筑标准设计图集 14R105 换热器选用与安装，图集里面还有计算实例，如大家有需要自行查看。
补充：采暖板式换热器一般按一次侧进出口温度T1/T2，二次侧进出口温度t1/t2，换热器上端差指（T1-t2），下端差指（T2-t1），工程上取上端差>下端差，下端差一般在5℃左右。如果下端差变大了，可以考虑板换流道堵塞或流量不足。

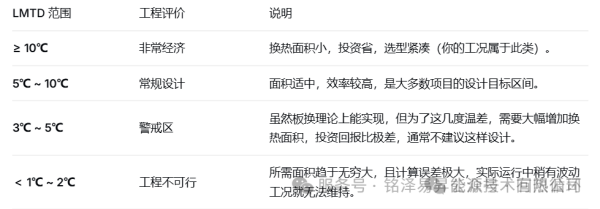

对数平均温差（LMTD）的大小，直接决定了“换热驱动力”的强弱，在同等热负荷下，决定了换热器的换热面积大小。
