为什么说控制阀出口流速是个关键参数？

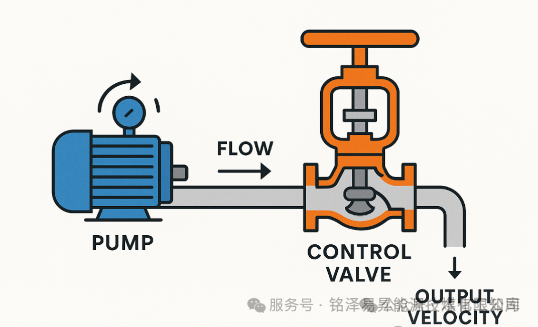

控制阀作为一种通过自身调节或节流来控制介质流动的仪表设备。它通过泵、压缩机、调压器或其他驱动装置从其入口侧接收输入介质。根据控制阀是数字式还是模拟式运行方式，它将调节通过自身的介质流量，并仅在其出口端输出所需的介质流量。因此，控制阀在仪表系统中是一种非常关键的设备。

控制阀的动作速度被称为“执行速度”或“阀门响应时间”。该速度由执行机构（可以是气动、电动或液压）控制。而执行机构的速度则由控制器（例如PLC）进行管理，控制器可输出模拟信号、数字信号，甚至基于通信协议的指令。

管道中的流体速度是什么？

管道可以输送液体、气体或蒸汽等介质。这些流体在管道或通道中流动的速度称为“流体速度”。对于液体，通常通过体积流量和管道横截面积来计算；而对于气体，则需考虑压力、温度和气体分子密度等因素。流体速度通常以米每秒（m/s）表示。

现在已经清楚了流体速度和控制阀的概念，接下来将探讨二者之间的关系。

介质的出口速度如何影响控制阀？

在实际应用中，控制阀的选择须与其所处理介质的流速相匹配。如果设计合理，流体就能顺利通过管道和控制阀。然而，以下三种情况表明：一旦控制阀或介质流速超出其设计参数，系统性能就可能受到严重影响。

第一种情况：假设控制阀按照设计正确选型，但介质流速高于其额定标准。过高的流速会冲刷阀门内部精密部件（如阀芯和密封件），造成磨损。此外，还可能在阀内产生气蚀（cavitation），进而损坏阀门。阀门的出口管道原本只设计用于特定流量，如此高的流速还会导致管道内壁发生磨蚀或冲刷。简言之，阀门和管道承受的机械应力大幅增加，可能导致错位、磨损，最终引发故障。

第二种情况：假设控制阀选型正确，但介质流速低于其额定标准。由于流速过低，流体无法有效携带自身通过管道。久而久之，流体中的杂质会在阀门附近沉积，造成频繁堵塞。此外，若流速偏低且控制阀为模拟式，阀门将长期处于最小开度位置，导致阀门未被充分利用，工作范围受限，响应性能极差。

第三种情况：假设介质流速符合设计要求，但控制阀本身选型不当。例如，若阀门出口流通面积小于设计值，流速将被迫加快；反之，若流通面积过大，流速则会降低。因此，错误的阀门尺寸、几何结构设计，或阀门与现有管道系统不匹配，都会导致出口处介质流速发生变化。

控制阀的关键选型因素

在选择合适的控制阀设计或确定介质流速时，应考虑以下关键因素：

1）流量

2）流向

3）通过阀门的流体类型

4）阀门容量（Cv值等）

5）阀门工作方式（如开关型或调节型）

6）阀内件（trim）选项

7）介质密度

8）介质温度

9）介质的腐蚀性或磨蚀性

10）控制阀的控制方式

11）控制阀的最大动作速度

12）阀门的故障安全位置（故障开或故障关）

13）管道尺寸与布局设计

14）上游（入口）和下游（出口）的压力特性

15）介质洁净度（清洁或含杂质）

16）阀门使用频率

根据行业设计标准，各类介质的推荐流速上限如下：

1）水：3～5 m/s

2）天然气：60～80 m/s

3）压缩空气：25～55 m/s

4）蒸汽：最高可达100 m/s

5）浆料（slurry）：低于4 m/s

由此可见，介质流速与控制阀之间存在直接关联。流速的变化会直接影响整个系统的性能。通过上述分析，也理解了为何控制阀出口流速的控制至关重要。
